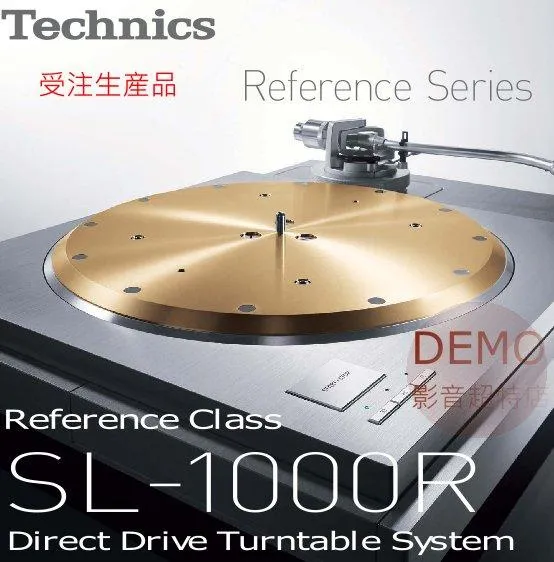

日本Technics SL1000R 參考級直驅轉台系統 LP黑膠 唱盤 受注生産品

參考級直驅轉台系統SL - 1000R

直接驅動方法打開的新聲音區域

我們安裝了一個雙線圈結構的無芯直驅電機，

並通過三層結構重量級盤片進行精確，平穩的旋轉。

然後，任何振動底盤採用了艱難的結構用於阻止和控制，

仔細組合被組裝並調節工匠，敏感唱臂

高端轉盤系統來繪製SP-10R的壓倒性的性能SL-1000R。

我們將提供採用最新技術拋光的直接驅動系統的新聲音。

無芯·直接驅動·電機實現高扭矩和平穩旋轉

無芯直驅電機

技術為了追求歷史上最高的旋轉精度，我們進一步發展了採用SL-1200G開發的無芯直驅電機。採用12極18線圈驅動器，兩側帶有定子線圈，可實現高扭矩驅動，並在重量級盤片中實現餘量。它還支持使用磁盤穩定器來抑制不必要的振動。通過將兩側的線圈佈置成偏移60度，可以減少相互干擾並且可以增加定子板的剛度。另外，電機的旋轉控制採用了藍光光盤設備開發中培養的最新電機控制技術，轉速檢測採用混合編碼器。通過使用鎳和銅的包覆材料通過蝕刻產生的高精度狹縫的光學編碼器來執行旋轉速度的檢測。根據電動機的高轉矩，演變了旋轉控制算法，抑制了旋轉期間的不必要的振動，並且正在進行更精細的控制。通過這些，我們實現了0.015％的wah / flutter，這是測量極限。它消除了電機旋轉不均勻的影響，實現了高精度，平穩的旋轉，打破了過去的極限。

通過調節高剛度·低重心·重心位置實現電機的平穩旋轉

直驅電機安裝座

無芯·直接驅動·電機加強對應重型盤片的軸承部件。聚酰胺酰亞胺的最佳推力板設有一個表現為推力軸承具有優異的潤滑性等和耐久性的樹脂，並且大大增加了承載採用來自實木刻不銹鋼4毫米保持板是的。電機底座由10毫米厚的鋅壓鑄件製成，提高了電機旋轉時的扭轉剛度。高剛度的進一步不銹鋼重量和高密度設置在兩個下部底板上，調整重力和電機的中心的底盤的旋轉中心的位移。它具有增強的剛性和低重心，並大大減少了振動的發生。

實現穩定旋轉，慣性質量約為1噸·c㎡

重量級轉盤拼盤

轉盤盤採用3層結構，10毫米厚的黃銅，鋁壓鑄和高阻尼橡膠，實現了高剛性和減振特性。將十二個具有非常大比重的鎢重物與純金一起嵌入最上面的黃銅的最外部。通過利用我公司多年來為燈泡和熒光燈開發和生產的技術精確加工，鎢材料與10毫米厚的黃銅緊密結合。結果，盤片的總重量約為7.9kg，實現了約1噸·cm 2的慣性質量。此外，通過在機床所需的水平上執行高精度動平衡加工，組裝好的盤片可確保極高的旋轉精度。

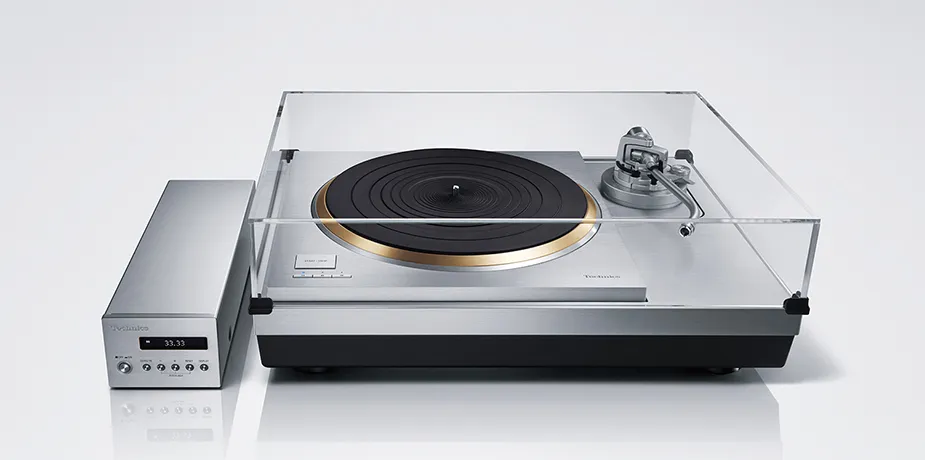

將控制單元分開以消除不必要的噪音影響

控制單元

供應電源和高速旋轉數顯示的控制單元被分離，以抑制不必要的噪聲混入主體。此外，新設計的電源實現了高電機轉矩和高響應。此外，它還採用了抑制噪聲成分的電路，並採取了徹底的音質措施。我們還採用了一種高度可靠的通信方法，用於車載用於與主機連接。

旋轉數顯示功能，可精確調節轉速

有機EL顯示屏

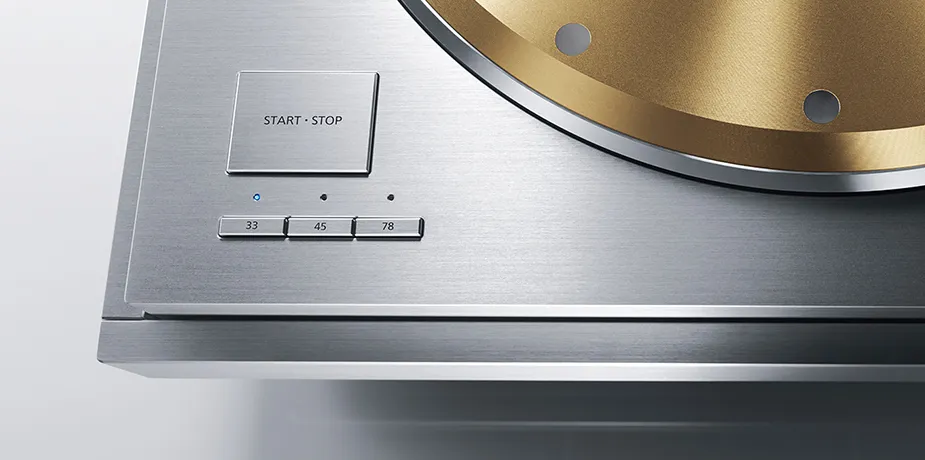

通過操作控制單元，可以選擇LP板（33 1/3 rpm），EP板（45 rpm），SP板（78 rpm）的旋轉速度。此外，轉速可調節至約±16％，精度為0.01 rpm。可以採用0.1％的步長調節以及SP-10MK3。此外，採用有機EL的顯示器可以實現高清顯示。

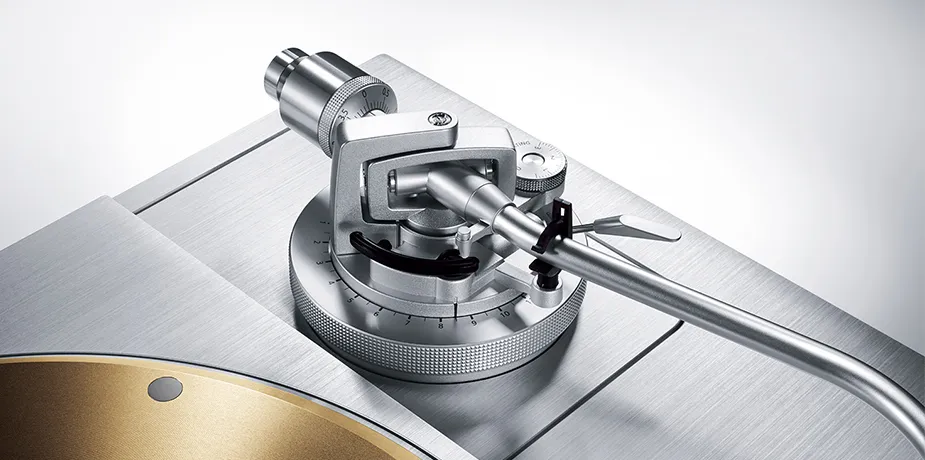

音臂實現高初始靈敏度

連接到SL-1000R的音臂繼承了Technics傳統上採用的靜態平衡型通用S形音臂。通過將臂有效長度（從音臂旋轉軸到針尖的距離）設置為254mm，跟踪誤差減小並且讀取精度得到改善。採用重量輕，阻尼特性高的鎂管作為音臂管的材料。此外，萬向懸架結構的音臂軸承部分採用高精度軸承。通過熟練的日本工匠的手組裝和調整這些，我們實現了高初始靈敏度。此外，音臂的高度調節寬度從0增加到15毫米，可以容納更多的音箱。

高精度軸承

三個輔助重量

高級終端具有更高的可靠性和可用性

音臂部分的信號輸出端採用DIN端子（鍍金）**，信號線和地線集成在一起。可以使用與您最喜歡的DIN端子兼容的PHONO電纜，實現高可靠性和易用性。除此之外，我們採用OFC電線作為內部佈線材料，並且容納連接端子部分的外殼是鋁固體剃須，徹底追求高純度信號傳輸。

**僅支持直型電纜。

採用了可以連接3個音臂的結構

音臂附接到的音臂基部採用緊固到轉台部分的結構。它始終保持音臂軸，轉台軸和針尖點之間的位置關係，並且是一種可以減小振動影響的結構。通過添加可選的音臂底座，最多可以與標準音臂一起安裝3個。此外，您可以選擇十種音臂基座，結合典型的音臂，並響應音臂的更換和擴展。

●三者中，一個是長臂。（Ⓐ）

●照片的音臂底座另售。這是一個在使用客戶時假設定制的圖像。

相應的音臂列表定制產品

型號相應的製造商適用的型號名稱製造商建議的零售價格（不含稅）

SH - TB 10 - S. - 未處理的項目* 10萬日元

SH - TB10TC1 - S. 工藝 EPA-100 mk 2

SH - TB 10 SM 1 - S. 中小企業 M2-9R

SH - TB 10 SM 2 - S. M2-12R

SH-TB10RT1-S Ortofon出產 AS-212S，RS-212D

SH-TB10RT2-S AS-309S，RS-309D

SH - TB 10JL1 - S. JELCO SA-250

SH - TB 10JL 2 - S. SA-750L

SH-TB10KD1-S 池田 IT-345 CR-1

SH - TB 10 KD 2 - S. IT-407 CR-1

*音臂沒有安裝孔。請根據您的音臂進行處理。

●圖片是Ortofon音臂附在可選音臂基座上的圖像。

關閉並控制每一個振動。堅固的外殼，支持美妙的聲音

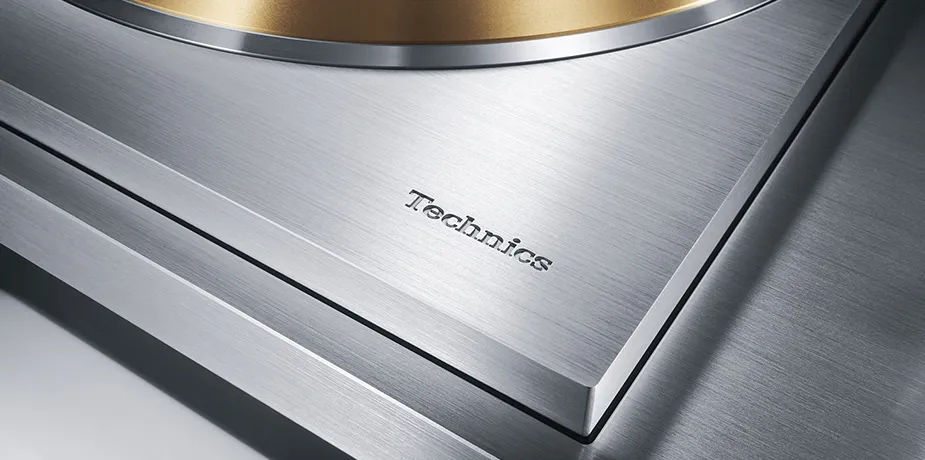

高剛性外殼，5層

轉台部分採用三層結構，結合25毫米厚的實心切割鋁板，鋁壓鑄，BMC（塊狀模塑料）。此外，基座部分採用鋁板製成的雙層結構和30毫米厚的實心鋁質飾面的BMC，採用整體由五層組成的套管結構。通過將多種材料與高剛性材料和高內部損耗相結合，徹底抑制了振動。另外，通過將音臂基部安裝在轉台部上，音臂的旋轉軸，主軸和針尖的位置精度得到了提高。此外，為了減小振動的影響，其構造成與轉台部分緊密接合。

它具有很高的減振特性，可以切斷外部振動

高衰減矽絕緣體

支撐底盤的絕緣子採用特殊矽橡膠“αGEL” *，具有高振動阻尼特性和長期可靠性。它採用鋅壓鑄外殼，比重高，可阻擋外部振動。而且，為了將轉盤水平固定，四個支腿中的每一個在安裝部分中配備有螺旋式水平調節機構。

*ΑGEL（Alpha Gel）是Taika Corporation提供的材料，是Taika Corporation 的註冊商標。

規格

電源AC 100 V，50/60 Hz

功耗10 W（通電）0.05 W（斷電）

尺寸（寬×高×深）

主機：

531×188×399 mm [SL - 1000 R（帶防塵罩）]

365×109×365 mm [SP - 10 R（無防塵罩）]

控制單元：

110×84×350 mm

主機：

約40.2千克[SL-1000R（帶防塵罩）]

大約18.2千克[SP - 10 R（無防塵罩）]

控制單元：

約2.1千克

顏色-S（銀）

轉盤部分

駕駛方法直接驅動

驅動電機無刷直流電機

轉台鋁壓鑄·集成黃銅，直徑：323 mm，重量：約7.9 kg（包括轉盤座）

旋轉速度33 1 / 3,45,78 * 1 rpm

速度調節範圍約±16％

啟動扭矩0.39 N·m（4.0 kg·cm）

制動機構電子製動器

0.015％WRMS

音臂部分[僅限SL-1000R]

格式通用S形音臂靜平衡型

手臂有效長度

254 mm（從音臂旋轉軸到針尖

的距離）239 mm（從音臂旋轉軸到主軸的距離）

懸垂15毫米

跟踪誤差角度

+ 1°48'（記錄周長30 cm）

+ 0°30'（記錄內周長30 cm）

偏移角21°

手臂高度調節範圍0到15毫米

針壓力調節範圍0至4克（手寫筆壓力直讀式）

適用的墨盒重量

沒有輔助配重/15.9~19.7G（頭殼，包括安裝螺釘）

輔助配重使用小時/18.8~23.6G（頭殼，包括安裝螺釘）

在輔助重量使用/22.5~26.3G時（headshell，安裝螺釘包括）

大量使用的輔助重量/ 26.0~31.0 g（包括頭殼，安裝螺釘）

端子部分[僅限SL-1000R]

輸出終端PHONO（DIN插孔）×1 ※2

附件

轉盤×1，轉台板×1，EP記錄適配器×1，解吸手柄×2，電源線×1，轉盤安裝螺釘（1套）×1，使用說明書，保修卡

[SL-1000R僅]

防塵罩×1，在×1，輔助配重平衡重量×1，輔助配重小×1，輔助配重大×1，外伸量規×1，絕緣體附著×4，內六角扳手×1

* 1當轉速設定為78 rpm（當槳距控制為0.0％時）時，設定為以78.26 rpm旋轉。

※2僅適用於直型電纜。

SL-1000R 定制產品

●不包括頭殼，墨盒，唱機電纜。
